FlexGen: High-Throughput Generative Inference of Large Language Models with a Single GPU[ICML’23]

以FlexGen作为LLM推理入门论文来说，是有些晦涩难懂的，所以在阅读本论文前请务必对Transformer模型有一些入门级别的学习。文章较长，但笔者写完茅塞顿开。

针对LLM推理，减小计算和存储资源的三个方向：

（1）Model compression，即通过模型压缩技术减小模型占用的存储空间大小

（2）Collaborative inference，即去中心化(decentralization)的用多卡做模型并行

（3）Offloading，即把权重等参数从GPU内存卸载到CPU内存甚至硬盘中，还会用到模型量化技术。

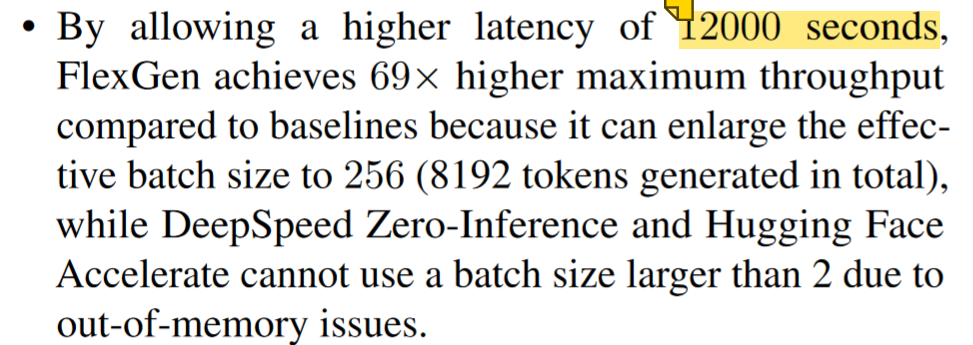

由于FlexGen在arXiv上挂出来的时间比较长，算是LLM推理加速领域非常早的研究在内存受限的单个GPU环境中的高性能解决方案，并且FlexGen关注的是批量处理的对延迟不敏感的离线任务。这一问题背景也是FlexGen的作者敢大胆地将其设计成一个极度重视吞吐throughout的推理系统，导致延迟latency几乎完全被牺牲。这在论文强调的实验结果中可以看出，延迟已经被放大至3.3小时，这对于实时在线推理肯定是不适用的。

从一个初入门LLM推理加速方向的读者角度来看，FlexGen有两个非常亮眼的contribution。

第一个就是对LLM推理计算的量化分析（原文3 Background: LLM Inference）。FlexGen中在该章节中对LLM推理两个阶段的计算量进行量化分析，掌握这部分之后，才能继续阅读后续的Cost Model部分。具体包括LLM推理参数量、计算量、中间激活值、KV cache存储量和更新行为，还有generative token时序依赖等基本计算行为做了量化分析，同时也对LLM推理计算的KV cache原理做了形式化描述。

第二个contribution就是Offloading Strategy，包括两个部分：构建Search Space后通过cost model找到最佳卸载策略。准确来说，这部分激发了笔者在计算系统设计/优化方面的学习与思考。

笔者将对上述两个contribution进行详细解读。

LLM Inference Background

P/D阶段计算

自回归推理的本质就是第 $i$ 次注意力的计算都会重复计算前 $i-1$ 个token的 $K$ 和 $V$ 值，因此目前LLM基本都加入了KV Cache，用于缓存当前轮次可重复利用的 $K$ 和 $V$ 值，以便在下一轮计算时直接读取缓存结果。

LLM的推理过程通常包含两个阶段：

（1）Prefill（预填充）：输入一个prompt序列，为每个transformer层生成 key cache 和 value cache（KV cache）

（2）Decoding（解码）：使用并更新KV cache，一个接一个地生成token，当前生成的token词依赖于之前已经生成的token

在推理计算中，通常使用如下参数：
$V$ ，词表大小； $b$ ，训练数据的batch size；
$a$ ，attention heads注意力头数； $l$ ，transformer的层数layer;
$s$ ，输入序列长度（sequence length）； $n$ ，输出序列长度；
$h$ ，hidden size，隐藏层维度； $ih$ ，intermediate size，MLP块提升的维度；
$h_1$ ，transformer的隐藏维度； $h_2$ ，MLP的隐藏维度。

第 $i$ 个transformer层的权重矩阵为 $W^i_Q, W^i_K, W^i_V, W^i_O, W^i_1, W^i_2$ 。其中，self-attention块的4个权重矩阵 $W^i_Q, W^i_K, W^i_V, W^i_O \in \mathcal{R}^{h \times h}$ ，并且MLP块的2个权重矩阵 $W^i_1 \in \mathcal{R}^{h \times ih}, W^i_2 \in {\mathcal{R}^{ih \times h}}$ 。

FlexGen中的表示是：self-attention块的4个权重矩阵 $W^i_Q, W^i_K, W^i_V, W^i_O \in \mathcal{R}^{h_1 \times h_1}$ ，并且MLP块的2个权重矩阵 $W^i_1 \in \mathcal{R}^{h_1 \times h_2}, W^i_2 \in {\mathcal{R}^{h_2 \times h_1}}$ 。

预填充阶段

假设第 $i$ 个transformer层的输入为 $x^i$ ，self-attention块的key、value、query和output分别表示为 $x^i_K,x^i_V,x^i_Q,x^i_{out}$ ，其中， $x^i_K,x^i_V,x^i_Q,x^i_{out} \in \mathcal{R}^{b \times s \times h}$ 。FlexGen中此处为 $h_1$ 。

key cache和value cache的计算过程为：

x^i_K = x^i \cdot W^i_K

x^i_V = x^i \cdot W^i_V

第 $i$ 个transformer层剩余的计算过程为：

x^i_Q = x^i \cdot W^i_Q

x^i_{out} = softmax(\frac{{x^i_Q}{{x^i_K}^T}}{\sqrt{h}}) \cdot{x^i_V}\cdot{W^i_O}+x^i

以上是self-attention块的计算，包括计算 $Q, K, V$ 以及计算attention分数。

接下来分析MLP块的计算，计算公式如下：

x^{i+1} = f_{gelu}(x^i_{out} \cdot W_1)\cdot W_2 + x^i_{out}

解码阶段

给定当前生成词在第 $i$ 个transformer层的向量表示为 $t^i \in \mathcal{R}^{b \times 1 \times h}$ ，FlexGen中为 $h_1$ 。解码阶段的计算分为两部分，即更新KV Cache和计算第 $i$ 个transformer层的输出。

更新kv cache的计算过程如下：

x^i_K \gets Concat(x^i_K, t^i \cdot W^i_K)

x^i_V \gets Concat(x^i_V, t^i \cdot W^i_V)

第 $i$ 个transformer层剩余的计算过程为：

t^i_Q = t^i \cdot W^i_Q

t^i_{out} = softmax(\frac{{t^i_Q}{{x^i_K}^T}}{\sqrt{h}}) \cdot{x^i_V}\cdot{W^i_O}+t^i

t^{i+1} = f_{gelu}(t^i_{out} \cdot W_1)\cdot W_2 + t^i_{out}

decoding phase阶段里，可以看出每层的input tokens只是做了一个拼接，这个拼接是在sequence size维度，不是把h1扩大到h1+h1了，就等于序列的tokens size +1，且历史的token序列 $X_k, X_v$ 是没有更新的。

内存占用分析

模型推理一共有两部分内容会占用GPU内存，模型参数和 KV cache

模型参数量

Transformer模型由 $l$ 个相同的层组成，每个层分为两部分：self-attention块和MLP块，并分别对应了一个layer normalization连接。

self-attention块的模型参数有 $Q, K, V$ 的权重矩阵 $W_Q, W_K, W_V$ 和偏置，输出权重矩阵 $W_O$ 和偏置，4个权重矩阵的形状为 $[h, h]$ ，4个偏置（bias）的形状为 $[h]$ 。因此，self-attention块的参数量为 $4h^2 + 4h$ 。

但实际上，目前大多数 LLM 的 Q、K、V 权重矩阵不再有偏置项，具体可参考该解析。

现在很多LLM（比如 Llama）的所有模块（包括 FFN、attention 以及 LN/RMSnorm 等）都不设置 bias 项了。源于 Google 的 PaLM 发现去掉 bias 项可以增加训练的稳定性。No Biases - No biases were used in any of the dense kernels or layer norms. We found this to result in increased training stability for large models.

因此，如果没有偏置项，self-attention块参与训练的总参数量为 $4h^2$ 。

https://blog.csdn.net/dongtuoc/article/details/140341886 补充FFN（也就是MLP）

MLP块由2个线性层组成，是一个先升维再降维的两个矩阵。一般地，第一个线性层是先将维度从 $h$ 映射/升维到 $ih$ ，第二个线性层再将维度从 $ih$ 映射/降维到 $h$ 。第一个线性层的权重矩阵 $W_1$ 的形状为 $[h, ih]$ ，偏置的形状为 $[ih]$ 。第二个线性层的权重矩阵 $W_1$ 的形状为 $[ih, h]$ ，偏置的形状为 $[h]$ 。因此，MLP块的参数量为 $2h\cdot ih + ih + h$ ，其中 $ih + h$ 为偏置的参数量。

通常 $ih=4h$ ，即4稀疏，它决定了MLP块和transformer层的参数内存占用比，此时参数为 $8h^2 + 5h$ 。如果没有偏置，则为 $2h\cdot ih$ ，即 $8h^2$ 。

self-attention块和MLP块各有一个layer normalization，包含了两个可训练模型参数：缩放参数 $\gamma$ 和平移参数 $\beta$ ，形状都是 $[h]$ 。2个layer normalization的参数量是 $4h$ 。

因此，每个transformer层的参数量为 $4h^2 + 4h + 8h^2 + 5h + 4h = 12h^2 + 13h$ 。

除此之外，embedding（词嵌入）矩阵的参数量也需要计算，词向量维度通常等于隐藏层维度 $h$ ，词嵌入矩阵的参数量为 $Vh$ 。最后的输出层的权重矩阵通常与词嵌入矩阵是参数共享的。

因此， $l$ 层transformer模型的可训练模型参数量为 $l(12h^2+13h)+Vh$ 。当隐藏维度 $h$ 较大且远大于序列长度 $s$ 时，可以忽略一次项，模型参数量近似为 $12lh^2$ 。

对应到FlexGen中，令 $h_1$ 为transformer的隐藏维度， $h_2$ ，MLP的隐藏维度。那么，attention块的模型参数量（无偏置）为 $4h_1^2$ ，MLP块为 $2h_1h_2$ ，即两个矩阵的参数大小，然后这两块参数都需要再乘以2字节（fp16），所以每个transformer块的参数量为：

2 \cdot (4h_1^2+2h_1h_2) = 8h_1^2 + 4h_1h_2

由于FlexGen中提到对模型参数占用的内存分析是粗略估计的，认为embedding layer(s)的参数相对其他的较小，所以对这部分进行了省略。

KV Cache

KV-Cache本质上是用空间换时间，用于LLM的推理加速，存储的Key、Value矩阵会额外占用内存。推理时缓存第 $n$ 个token及前计算结果，第 $n+1$ 个token相当于增量计算从而加速。

KV Cache的显存计算公式为：

2 \cdot precision \cdot n_{layer} \cdot d_{model} \cdot seq\_len \cdot batch\_size

（1）2是指 K 跟 V 俩矩阵

（2） $precision$ 是模型每个参数的字节数，比如 fp32 精度下每个参数 4 字节，fp16是2字节

（3） $n_{layer}$ 和 $d_{model}$ 分别是模型层数和embedding维度大小

在输入prompt序列后，prefill阶段为每个transformer层生成key cache和v cache。此处我们需要明确其形状，其中 $x^i \in [b,s]$ ， $W_k^i \in [h,s]$ ， $x^i_k \in [b,s,h]$ 这是简化后的单头（即 $a=1$ ），多头时则为 $[b,s,a,h/a]$ 。

按照原文中的假设，输入输出序列长度分别为 $s, n$ ，以float16来保存kv cache，解码到最后一个token时长度为 $s+n$ ，此时kv cache达到峰值，每层2个K/V各占用 $(s+n)bh$ 。

那么kv cache的峰值显存占用大小为：

b(s+n)h \cdot l \cdot 2 \cdot 2 = 4blh(s+n)

其中，第一个 2 表示 k 和 v cache，第二个 2 表示 float16 数据格式存储 kv cache，每个元素占 2 bytes。此处，FlexGen中为 $h=h_1$ 。

注意⚠️：推理的时候并不需要保存激活值

Throughput And Latency

吞吐量的单位是token/s，表示每秒生成的token数量。

generation throughput = generated tokens / (prefill time + decode time)，即 $bn/t$ ，符号对应如上所述。

Search Space

我们从宏观上来总结FlexGen的思想/步骤，其实是非常简单的，就是构造可能的参数（包括权重、激活和kv cache）卸载（三级存储层次结构GPU-CPU-Disk）策略的搜索空间，然后通过线性规划找到最优解，这与LLM training中auto parallelism的设计思想是相吻合的。但是对于要卸载多少参数到GPU，多少到CPU，多少到Disk，以形成一个高效率的“计算、数据读、数据写”的流水并行系统，需要找到最佳的卸载策略。

FlexGen对问题的前提描述如下：考虑一台具有三个设备的机器：GPU、CPU 和磁盘。 GPU和CPU可以执行计算，而磁盘则不能。这三个设备形成三级内存层次结构，其中 GPU 具有最小但最快的内存，磁盘具有最大但最慢的内存。当LLM无法完全放入GPU时，我们需要将其卸载到辅助存储，并通过部分加载LLM来逐部分执行计算。

直观的看，遍历的方式无非就是row-by-row或col-by-col。

逐行执行是指每一层在处理输入的每个token时，都先完成当前token计算后，再移动到下一个token的计算。这意味着对于每一层，其所有token的计算是分阶段完成的，并且需要保持该层的权重在内存中。现有的LLM Serving Framework基本都是逐行执行的，这是合理的，因为这是完成一批生成的最快方式，并且KV cache可以在一行之后立即释放。然而，由于每两个相邻的方块不共享权重，因此该调度必须重复加载权重并产生巨大的 I/O 成本。

为了减少权重的 I/O 成本，我们可以逐列遍历图表。列中的所有方块共享权重，因此我们可以让权重保留在 GPU 上以供重用，并且仅加载/卸载激活和 KV 缓存。然而，我们无法将一列一直遍历到最后，因为仍然需要存储激活和 KV 缓存。因此，当它们填满 CPU 和磁盘内存时我们必须停止。

考虑到上述所有不足之后，FlexGen将两者结合，变成了zig-zag的并行策略。

在搜索空间中引入了2个参数，一是GPU batch size（ $gbs$ ），二是GPU batches in a block。 Effective batch size 也叫 Block size( $bls$ ) = GPU batch size * GPU batches in a block

一个block也就是一个effective batch size的输入数据(prompt)。所谓Compute schedule指的就是如何去计算一个block的算法，算法描述如下：

LLM推理计算图

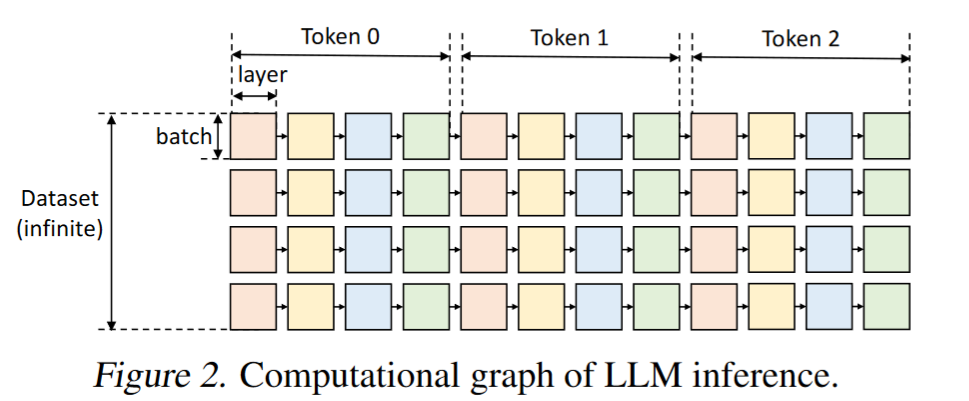

FlexGen构建了一个推理计算图，如下所示。其中模型有4层，每个prompt生成3个token。该图中一个正方形就表示一层的GPU批次的计算，相同颜色的正方形共享相同的权重。

根据上面抽象出来的推理计算图，要设法在图中找出一条能够最小化执行时间的路径，其中包括在设备之间移动张量时的计算成本和 I/O 成本。

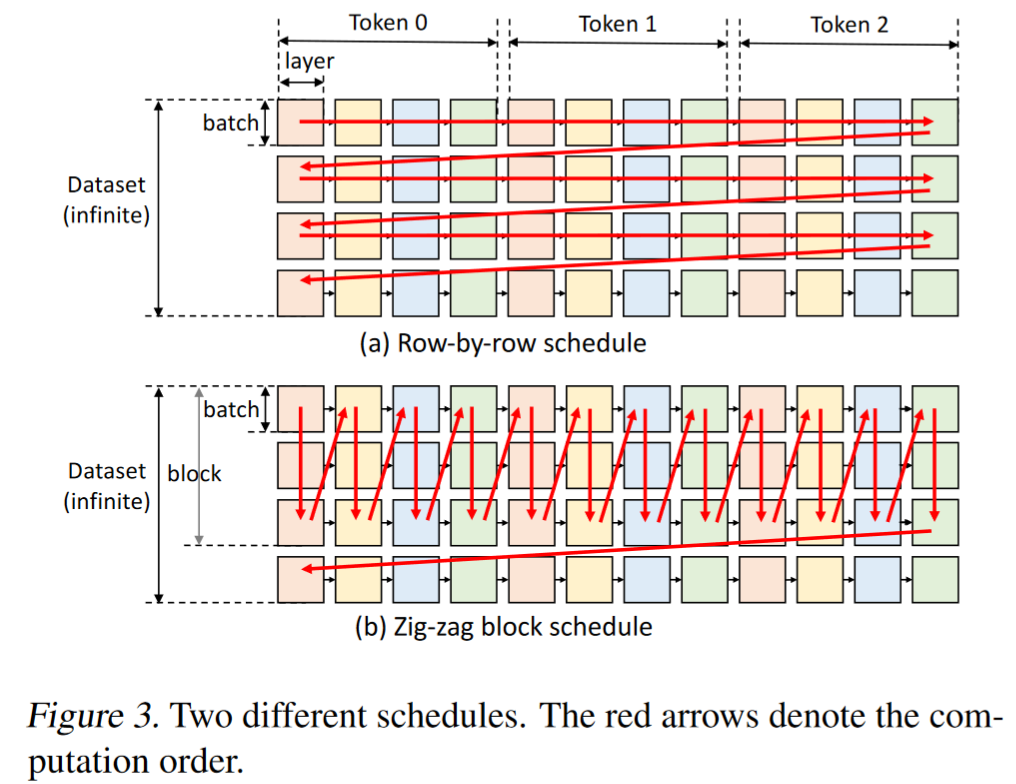

zig-zag并行策略

Block Schedule with Overlapping算法

Cost Model

我们趁热打铁，直接跳转到cost model部分，一个用来预估推理时延和内存占用的数学模型。对于前面的部分，假设此时已经确定了search space中的候选路径后，FlexGen通过线性规划模型对其进行优化，其目标是找到最优的资源分配策略，使得推理总时间最小化。考虑了以下几个变量：

GPU批处理大小，即gbs
块大小，即一个块中包含的GPU批次数量，即bls
权重、激活值和kv cache在GPU、CPU和磁盘之间的分配比例

计算时间估计

cost model分别估算了prefill和decode两个阶段的执行时间：

（1） $T_{pre}$ ，每层transformer的prefill时间，考虑了从CPU到GPU的读取时间、GPU到CPU的写入时间、磁盘到CPU的读取时间等；

（2） $T_{gen}$ ，每层transformer的decode时间，考虑了I/O开销。

因此，模型的总推理时间为：

T = T_{pre} \cdot l + T_{gen} \cdot (n-1) \cdot l

其中， $l$ 为模型层数， $n$ 为生成的token数目。

FlexGen提供了一个非常理想化的pipeline执行系统，假设系统中的“计算、数据读、数据写”的延迟可以完全overlapping， $T_{pre}$ 可以表示成：

T_{pre}=\max(ctog^g,gtoc^g,dtoc^g,ctod^g,comp^g)

其中各参数分别表示一层解码过程中，CPU读到GPU、GPU写到CPU、磁盘读到CPU、CPU写到磁盘、计算的时延。

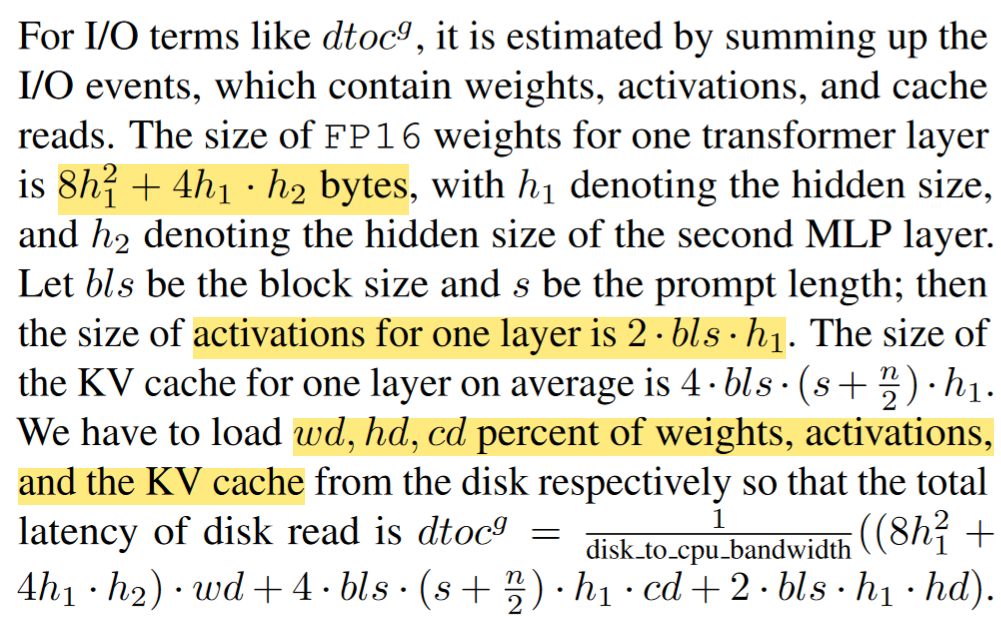

以下是FlexGen中计算磁盘到CPU拖取数据的耗时的量化结论。

对于像这样的I/O术语，可以通过将包含权重、激活和缓存读取的I/O事件相加来估计。

$dtoc^g$ 就是GPU在计算生成下一个token时，需要通过流水线操作链给GPU输送数据时，从磁盘到CPU需要耗费的延迟。因此有一部分参数可能存放在磁盘上，需要把这些数据搬运到CPU端。在这个过程中需要用到下一层的张量占比表示为：权重 $wd$ ，激活 $hd$ 和kv cache $cd$ 。

根据前面的分析，可知一层transformer（fp16）的模型参数量为 $8h_1^2+4h_1h_2$ 字节。 kv cache的峰值显存占用大小为 $b(s+n)h_1 \cdot l \cdot 2 \cdot 2 = 4blh_1(s+n)$ 这是总量，但对于每一层来说（即取平均值）， $seq\_len=s+\frac{n}{2}$ ，因此：
